O que é um carretel de mangueira de incêndio e como funciona?

Em cada parque industrial, torre de escritórios, armazém logístico ou plataforma offshore, a primeira linha de intervenção manual contra incêndio é muitas vezes um humilde cilindro vermelho montado na parede. Esse cilindro é o carretel da mangueira de incêndio – um item tão comum que é frequentemente esquecido durante auditorias de segurança, mas tão crítico que um único defeito pode dobrar a perda monetária de um incêndio. Atualizações recentes da ISO 14520 e da NFPA 14 colocaram mais uma vez o carretel de mangueira de incêndio no centro das atenções, tornando essencial que os gerentes de instalações, responsáveis ​​pela segurança e equipes de compras revisem a tecnologia, o código e a estratégia de manutenção por trás deste dispositivo que salva vidas.

Um carretel de mangueira de incêndio é um dispositivo de descarga fixo e operado manualmente que fornece um fluxo de água pressurizado e controlado para combater incêndios incipientes. Ele consiste em um tambor de carretel, um pedaço de mangueira que não se dobra, um bocal de corte e uma válvula de entrada conectada a um abastecimento de água confiável. Quando o usuário abre a válvula e puxa a mangueira em direção ao fogo, a água flui imediata e continuamente até que a válvula seja fechada, permitindo resfriamento rápido e supressão de combustíveis Classe A.

Compreender como o carretel funciona isoladamente, entretanto, é apenas metade da batalha. A verdadeira vantagem competitiva para qualquer parte interessada B2B reside na compreensão de todo o ecossistema: projeto hidráulico, dinâmica de fluxo, mapeamento de conformidade e custo total de propriedade. As seções a seguir detalham cada elemento para que você possa especificar, adquirir e fazer a manutenção dos enroladores de mangueiras com o mesmo rigor que aplica a qualquer outro ativo crítico para os negócios.

Definição e componentes principais

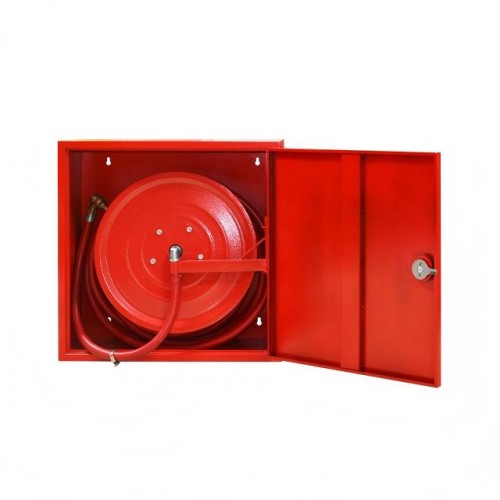

Um carretel de mangueira de incêndio é um carretel cilíndrico enrolado com mangueira de alta pressão, permanentemente conectado a um abastecimento de água e equipado com um bocal de controle de fluxo para que os ocupantes do edifício ou brigadas de incêndio possam distribuir água rapidamente sem estender mangueiras portáteis pesadas.

A anatomia parece simples, mas cada elemento é regido por tolerâncias estritas. O tambor** tem geralmente 300–450 mm de diâmetro e é feito de aço carbono de 1,2 mm ou aço inoxidável de 2 mm, com revestimento em pó vermelho para maior visibilidade. No interior, uma junta giratória - geralmente de bronze ou metal - evita a torção da mangueira, mantendo uma classificação de pressão de 12 bar. A mangueira em si tem diâmetro interno de 19 mm ou 25 mm, 30 m de comprimento e é revestida com EPDM ou poliuretano termoplástico para resistir a dobras e mofo. Finalmente, o bocal de fechamento** deve fornecer um fluxo mínimo de 0,33 L/s a 2 bar, mas produzir um alcance horizontal de 6 m quando totalmente aberto.

O que muitas equipes de compras não percebem é a válvula de bloqueio de entrada, que não faz parte do pacote da bobina, mas é especificada separadamente. Uma válvula tipo esfera de 25 mm de diâmetro total com alavanca garante que o curso de água corresponda ao diâmetro da mangueira, evitando queda de pressão. A omissão desta válvula ou a substituição por uma válvula gaveta menor é a causa mais comum de reclamações de “fluxo fraco” durante o comissionamento.

Mecanismo de trabalho passo a passo

Quando o selo anti-violação é quebrado e a válvula principal é aberta, a pressão da bomba municipal ou de reforço força a água através da articulação para dentro da mangueira; conforme o operador caminha em direção ao fogo, a mangueira se desenrola do tambor sob tensão e apertar o gatilho do bico produz um jato direto ou de neblina que pode atingir 8–10 m dependendo da pressão e da configuração do bico.

Fase 1 – Ativação: O usuário abre a porta de vidro ou tampa de acrílico, liberando a trava de rebobinamento automático. Um microinterruptor pode sinalizar o painel de incêndio neste momento, mas a água ainda está estática.

Fase 2 – Admissão de Água: Girar a válvula esférica de entrada em 90° introduz pressão total na linha. Como a mangueira já está carregada, não há atraso no “enrolamento”; a água está disponível instantaneamente assim que o bico se abre.

Fase 3 – Implantação e Controle de Fluxo: À medida que o operador avança, a mangueira se desenrola suavemente graças a uma guia de rolo que evita atrito contra o flange do tambor. O bocal normalmente oferece ajuste de neblina de 15° a 30° a 0° de fluxo direto, permitindo que o usuário troque o alcance pela absorção de calor. Uma pressão de entrada de 6 bar gerará aproximadamente 0,5 L/s na ponta, o suficiente para absorver 1,05 MW de energia térmica usando a equação Q = mc ΔT – suficiente para uma pilha de paletes de mercadorias Classe A com 2 m de altura.

Fase 4 – Desligamento e Rebobinamento: Após o fogo ser controlado, soltar o gatilho fecha o bocal; o operador pode então fechar a válvula de entrada, abrir o bico para despressurizar e usar a alça de rebobinamento manual ou o mecanismo assistido por mola para rolar a mangueira até ficar nivelada com o tambor, drenando a água residual através de um microfuro no segmento mais baixo.

Tipos de carretéis de mangueira de incêndio e comparação de desempenho

Os enroladores de mangueiras de incêndio são agrupados por orientação de montagem (oscilante ou fixa), método de rebobinamento (manual, mola ou motorizado) e classificação de pressão (padrão 12 bar ou alta pressão 20 bar), com cada variante otimizada para classe de ocupação, altura do teto e capacidade do usuário.

A lógica de seleção começa com o risco de ocupação. Espaços de risco leve, como salas de aula, precisam de apenas 0,33 L/s, enquanto grupos de risco extra, como salas de turbinas, exigem pelo menos 0,50 L/s. A seguir, considere o cansaço do usuário: uma mangueira de 30 m cheia de água pesa 18 kg; se a força de trabalho incluir funcionários de menor estatura, um retrocesso de primavera elimina o fardo físico do rebobinamento. Finalmente, a **altura do teto** determina o alcance do bico; um alcance de 6 m pode ser inadequado para corredores de rack de 12 m, necessitando de um carretel de alto fluxo de 25 mm ou sprinklers suspensos suplementares.

Lista de verificação de padrões globais e conformidade

A conformidade está ancorada em três pilares: EN 671-1 para a Europa, BS 5274 para o Reino Unido e NFPA 14 para a América do Norte, todos exigindo 30 m de comprimento de mangueira, vazão mínima de 0,33 L/s e inspeções semestrais, enquanto a AS 1221 da Austrália adiciona um teste de resistência hidrostática de 4 barras e discos identificadores codificados por cores.

Uma lista de verificação pragmática para instalações multinacionais pode ser resumida em uma única tabela:

• Tolerância do diâmetro da mangueira: +0,5 mm / –0 mm (EN 671-1 cláusula 4.2)

• Pressão mínima de entrada: 2 bar no carretel hidraulicamente mais remoto (NFPA 14-7.3.2.3)

• Força máxima de acionamento: 178 N para abertura da válvula (AS 1221-5.6)

• Idioma de marcação: Bilíngue se o dialeto local for diferente do inglês (ISO 3864)

• Teste hidrostático: 10 bar durante 2 minutos sem ruptura ou deformação permanente

O não cumprimento de um único item pode invalidar o cálculo do prêmio do seguro. Após um incêndio num armazém em Roterdão em 2023, o subscritor reduziu o sinistro em 18% porque a bobina mais próxima estava a 35 m de distância – 5 m além da distância de viagem estipulada na EN 671-1. A lição: trate as distâncias de conformidade como limites rígidos, e não como diretrizes “boas de se ter”.

Melhores práticas de instalação para cobertura máxima

Instale os carretéis de forma que o bico possa alcançar todos os pontos do piso com um alcance de pulverização de 6 m, mantendo a distância de deslocamento de qualquer local até o carretel dentro de 30 m para risco leve e 23 m para perigo comum, enquanto monta a linha central do tambor 1,2 m acima do piso acabado para minimizar o torque no pulso do usuário.

Comece com uma pesquisa hidráulica. Use a fórmula de Hazen-Williams para prever a perda de pressão: para uma mangueira de 30 m e 25 mm fluindo 0,5 L/s, a perda por atrito é de 0,18 bar, mas adicione 0,35 bar para elevação se o carretel estiver no quarto andar. Se a rede municipal só puder fornecer 1,8 bar no horário de pico, você deverá encurtar a mangueira para 20 m ou instalar uma bomba auxiliar. Em seguida, realize uma análise de cobertura vetorial** em CAD: desenhe círculos de 6 m de raio ao redor de cada localização proposta da bobina; qualquer lacuna maior que 1 m² não cumpre a regra de “cobertura total”. Finalmente, coordene com as rotas de saída** – um carretel nunca deve obstruir a abertura da porta ou reduzir a largura de saída abaixo dos mínimos do código.

Manutenção, testes e manutenção de registros digitais

A cada seis meses, uma pessoa competente deve implantar totalmente a mangueira, verificar o fluxo de 0,33 L/s por 60 s, inspecionar se há mofo e vazamentos no acoplamento, registrar a pressão de entrada e, em seguida, rebobinar corretamente para evitar pontos achatados; os dados são registrados em um CMMS em nuvem marcado com o código QR da bobina para satisfazer as trilhas de auditoria.

O **ângulo digital** está ganhando força. As etiquetas NFC incorporadas no flange do tambor permitem que um técnico toque em um telefone e preencha automaticamente leituras de pressão, fotos de mangueiras danificadas e coordenadas GPS. Ao longo de 36 meses, um portfólio de 500 bobinas gera 3.000 pontos de dados — o suficiente para que algoritmos de aprendizado de máquina prevejam quais 5% das bobinas irão falhar no próximo trimestre, mudando o paradigma de 'consertar após falhar' reativo para 'substituir antes de falhar' preditivo.

Custo total de propriedade e ROI

Ao longo de um ciclo de vida de 15 anos, um carretel rebobinável com mola de 25 mm de nível intermediário custará US$ 165 adiantados, US$ 9 anualmente em mão de obra de inspeção, US$ 22 em substituição de mangueira no ano 8 e US$ 3 em documentação regulatória, totalizando US$ 320 – muito abaixo da perda média de US$ 12.000 quando um pequeno incêndio em uma lixeira aumenta porque nenhum carretel funcional estava ao alcance.

As despesas de capital representam apenas 52% do TCO; o restante está operacional. Usar uma plataforma de inspeção baseada em nuvem adiciona US$ 1 por bobina por ano, mas economiza US$ 4 em papelada manual. Os modelos de aço inoxidável de alta pressão custam 2x antecipadamente, mas duram 25 anos em vez de 15, elevando o custo anual equivalente de US$ 21 para US$ 18. Quando a aquisição negocia acordos-quadro, insista em **kits de bicos sobressalentes** agrupados a 2% do preço da bobina; um único bico entupido descoberto às 2 da manhã pode custar US$ 450 em taxas de técnicos de emergência.

Solução de falhas comuns

Fluxo baixo representa 80% das reclamações em campo; as causas principais em ordem decrescente são válvula de corte parcialmente fechada, mangueira dobrada presa atrás do tambor, acúmulo de minerais na articulação e - raramente - queda de pressão principal da cidade, cada uma diagnosticada pela fixação de um manômetro calibrado na entrada e comparação da pressão estática versus pressão residual.

Se a pressão estática** for de 4 bar, mas a pressão residual cair para 1,2 bar no momento em que o bico se abre, o problema está a montante – possivelmente uma bomba jockey desgastada. Por outro lado, se ambas as pressões se mantiverem estáveis, mas o fluxo na ponta ainda estiver abaixo da média, desconecte a mangueira na articulação; um teste rápido com balde revelará se há obstrução na mangueira ou no bico. Leve um telescópio** para inspecionar o interior do tambor – roedores ocasionalmente fazem ninhos lá dentro, mastigando a mangueira e criando vazamentos que se manifestam como perda de pressão “misteriosa”.

Tendências Futuras e Tecnologias Smart Reel

A próxima geração integra transdutores de pressão IoT, rádios LoRaWAN e baterias de lítio para transmitir leituras diárias de pressão de 'pulsação' e alertas instantâneos quando a válvula é aberta, permitindo que as equipes das instalações enviem segurança ou bombeiros mesmo antes de uma estação de alarme ser ativada.

Projetos-piloto nos parques biotecnológicos de Cingapura mostram uma redução de 40% no tempo de resposta dos bombeiros porque a mensagem do carretel inclui coordenadas GPS e código QR da planta baixa. A vida útil da bateria agora ultrapassa cinco anos graças aos chipsets de consumo ultrabaixo, e o custo incremental deverá cair para menos de US$ 35 por bobina até 2026. A integração antecipada com **modelos BIM** permite que os gêmeos digitais pisquem em vermelho quando uma bobina é bloqueada por andaimes temporários – uma inovação que as seguradoras já estão traduzindo em descontos premium de 3 a 5%.

Conclusão

Um carretel de mangueira de incêndio é muito mais do que uma bobina vermelha na parede; é um componente projetado com precisão de uma rede de segurança humana cuja confiabilidade depende de especificações corretas, instalação em conformidade com o código e manutenção disciplinada. Ao compreender a física hidráulica, os padrões globais e o ecossistema digital emergente, os decisores B2B podem converter uma despesa mundana de conformidade num ativo estratégico de mitigação de riscos que se paga muitas vezes mais do que na primeira vez que uma chama é apagada na fase incipiente.
