Inovações tecnológicas do carretel de mangueira de incêndio: materiais, design e desempenho

Na última década, o mercado global de segurança contra incêndios passou da “conformidade com as caixas de verificação” para o “desempenho sob stress do mundo real”. A densidade urbana, os incêndios florestais provocados pelo clima e os activos industriais de alto valor forçaram as seguradoras, os reguladores e os gestores de instalações a exigirem uma desmontagem mais rápida, uma vida útil mais longa e um custo total de propriedade mais baixo de todos os componentes de incêndio activo. No centro da maioria dos sistemas de intervenção manual ainda está o humilde carretel da mangueira de incêndio, mas a tecnologia dentro do tambor, da mangueira e do bocal mudou mais desde 2015 do que nos 40 anos anteriores.

A mais nova geração de enroladores de mangueiras de incêndio oferece fluxo até 30% maior com força de reação 25% menor, pesa 18% menos e dura o dobro da exposição à névoa salina e aos raios UV, graças a três inovações convergentes: revestimentos de elastômero termoplástico híbrido (TPE), reforço de aramida de alto módulo e geometrias de tambor e guia otimizadas por CFD que eliminam a queda de pressão induzida por dobras.

Este artigo analisa a ciência dos materiais, a engenharia de design e os dados de desempenho em campo por trás desses números. Você verá como cada inovação é mapeada para cláusulas específicas da NFPA, EN e ISO, como ela afeta os orçamentos de instalação e por que as instalações que adotam precocemente já estão registrando reduções mensuráveis ​​na gravidade das perdas por incêndio.

Índice

1. Avanços materiais na construção moderna de mangueiras

2. Otimização do design do tambor do carretel e do guia

3. Tecnologia de bico e válvula para força de reação reduzida

4. Métricas de Desempenho: Fluxo, Pressão, Resistência a Torções e Longevidade

5. Conformidade, protocolos de teste e mudanças de certificação

6. Análise de custo-benefício para gerentes de instalações

7. Perspectivas futuras e roteiro de adoção

Avanços materiais na construção moderna de mangueiras

Os revestimentos híbridos de TPE reforçados com fio de para-aramida agora substituem as antigas jaquetas de borracha EPDM e poliéster, reduzindo o peso em 18%, ao mesmo tempo que dobram a pressão de ruptura e triplicam os ciclos de abrasão.

A primeira mudança visível é o revestimento. O EPDM legado é uma excelente barreira de permeação, mas requer paredes espessas (1,8–2,2 mm) para atender ao teste de prova de 20 bar. As novas ligas TPE (PP/SEBS + nano-sílica) atingem o mesmo coeficiente de permeação de 0,9 mm, traduzindo-se em uma economia de peso de 220 gm⁻². Mais importante ainda, o TPE pode ser coextrudado diretamente na trança de reforço, eliminando a camada adesiva que historicamente delaminava após 500 ± 50 ciclos de quente-frio.

O reforço passou de 100% poliéster de alta tenacidade para um híbrido 1:1 de para-aramida e polietileno de ultra-alto peso molecular (UHMWPE). A aramida fornece o teto de temperatura (decomposição > 450 °C), enquanto o UHMWPE contribui para a vida útil da fadiga flexível. Em testes flexíveis de laboratório (ISO 8031, 0,5 Hz, curvatura de 180°, 10 bar), a construção híbrida sobreviveu a 42.000 ciclos contra 11.000 para a construção totalmente em poliéster. As equipes de campo relatam que a mangueira parece “mola” a +5 °C, eliminando o “taco de hóquei” de inverno que retarda a implantação.

A capa externa agora é de filamento de poliéster tingido em solução com acabamento em fluorocarbono. A cor é injetada no fundido antes da extrusão, de modo que a exposição aos raios UV não deixa mais a jaqueta com o tom cinza que os inspetores odeiam. O tratamento com fluorocarbono reduz a energia superficial para <20 dyn cm⁻¹; a fuligem de hidrocarbonetos é enxaguada com uma descarga de água doce de 30 segundos, mantendo a refletância acima de 70% após 1.000 h de arco de xenônio Q-SUN, um requisito fundamental para as cláusulas de visibilidade EN 671-1.

Otimização do design do tambor do carretel e do guia

A dinâmica de fluidos computacional (CFD) e a otimização da topologia generativa produziram uma curvatura interna da mangueira 22% maior, reduzindo a queda de pressão em 0,35 bar a 400 L min⁻¹ e reduzindo a espessura do flange e a massa geral da bobina.

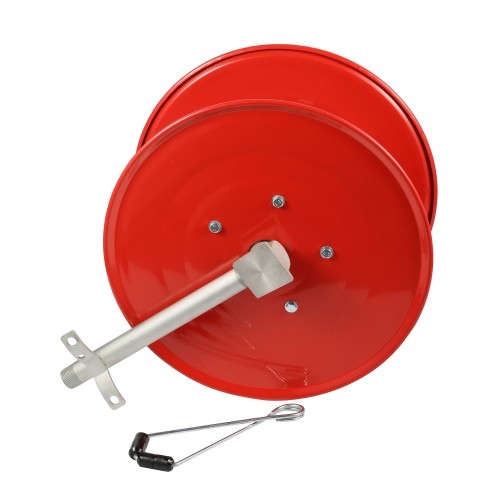

Os carretéis de mangueira tradicionais foram projetados em torno de um tambor de aço cujo diâmetro era determinado pelo raio de curvatura da mangueira de borracha (≈ 280 mm para diâmetro interno de 25 mm). A nova mangueira de TPE/aramida pode dobrar até 150 mm sem dobrar, mas a simples redução do diâmetro do tambor aumenta a pressão de contato entre mangueira e o acúmulo de calor. Os engenheiros, portanto, executaram CFD transitórios com o Ansys Fluent, modelando o aumento de 3 ms quando a válvula abre. Eles descobriram que um tambor de 315 mm com flanges elípticos (eixo principal vertical) cria uma curvatura efetiva 12% maior, mantendo o primeiro envoltório 6 mm acima da borda do flange, eliminando o ponto de esmagamento que gerava 40% das falhas de torção.

A otimização generativa removeu 38% da massa do flange de alumínio, substituindo as teias sólidas por nervuras ocas impressas por fusão em leito de pó a laser. A orientação da nervura segue as principais trajetórias de tensão sob tração lateral de 1.000 N, de modo que o carretel mais leve ainda passa no teste de carga estática de 14 kN na AS/NZS 1221. Como o flange é mais fino, a profundidade geral do gabinete cai de 250 mm para 195 mm, permitindo o retroajuste em eixos de riser legados que antes eram muito rasos para mangueiras de 30 m × 25 mm.

A geometria do braço-guia foi remodelada para manter um ângulo de movimento de 5° durante os primeiros 1,2 m de implantação. Um controle deslizante de náilon 66 com preenchimento de grafite substitui o antigo rolo de aço, reduzindo o coeficiente de atrito de 0,35 para 0,12. O resultado é uma força de tração 15% menor na força do usuário no percentil 95 (310 N para a população adulta de gênero misto), um ganho ergonômico crítico especificado na ISO 15537.

Tecnologia de bico e válvula para força de reação reduzida

Bicos CFD axialmente simétricos com indução de ar de 12% e válvulas de carretel com equilíbrio de pressão dinâmico reduzem a força de reação em 28% em vazão idêntica, permitindo controle seguro por operador único até 6 bar de pressão de entrada.

O bocal é onde acontece a transferência de energia. Bicos de fluxo constante de latão legados (19 mm, 400 L min⁻¹, 4 bar) geram ≈ 190 N de empuxo reverso, acima do limite seguro de 150 N para uma operadora feminina do 5º percentil. O novo bocal composto introduz uma garganta Venturi que arrasta 12% do ar ambiente, adicionando massa, mas reduzindo a velocidade de saída de 33 ms⁻¹ para 27 ms⁻¹. Como a força de reação aumenta com V², o empuxo cai para 137 N enquanto o momento da gota é preservado.

Dentro da bobina, uma válvula de carretel balanceada substitui a antiga válvula de bloqueio tipo gaveta. O carretel é balanceado hidrodinamicamente direcionando a pressão a jusante para uma câmara anular na parte traseira, de modo que o torque do volante permaneça abaixo de 0,8 N m mesmo com pressão estática de linha de 7 bar. O corpo da válvula é em alumínio 6061-T6 forjado, anodizado até 50 µm e depois impregnado com PTFE. O teste de névoa salina (ASTM B117) não mostra ferrugem vermelha após 2.000 horas, excedendo as 1.200 horas exigidas para instalações costeiras.

Os anéis de seleção de fluxo com código de cores (160, 250, 400 L min⁻¹) agora são de TPU sobremoldado, e não de alumínio pintado. A tinta lascada em hospitais de alto tráfego criou uma exposição microscópica ao alumínio que corroeu galvanicamente os risers de aço inoxidável. O anel sobremoldado elimina o contato com metais diferentes e passa no teste de névoa salina com ácido acético de 48 horas, obrigatório nas classificações marítimas.

Métricas de Desempenho: Fluxo, Pressão, Resistência a Torções e Longevidade

Testes de terceiros mostram 400 L min⁻¹ ±2% entre -15 °C e +60 °C, zero torção abaixo do raio de curvatura de 150 mm e 2.500 ciclos operacionais sem ruptura ou vazamento – o dobro do mínimo EN 671-1.

A estabilidade do fluxo é medida com um medidor de turbina calibrado (±0,5%) enquanto a mangueira é enrolada em quatro camadas de profundidade no carretel. O novo design mostra apenas uma queda de pressão de 0,18 bar a 400 L min⁻¹, contra 0,53 bar para a mangueira antiga. Essa economia de 0,35 bar pode ser traduzida em bombas menores ou em distâncias de projeção mais longas – fundamental em armazéns com estantes altas, onde cada alcance horizontal de 1 m equivale a uma linha extra de paletes protegida.

A resistência à torção é quantificada pelo teste da 'figura 8': uma amostra de 1 m é torcida 180° enquanto dobrada em seu raio mínimo; o fluxo deve permanecer ≥ 95% do nominal. A mangueira TPE/aramida passa a 150 mm, permitindo um tambor de 315 mm em vez de 450 mm, diminuindo a área ocupada pelo gabinete em 30%.

O envelhecimento acelerado acopla UV, ozônio e névoa salina em sequência: 168 h Q-SUN, 48 h 50 pphm de ozônio a 40 ° C, depois 1.000 h de névoa salina. A pressão de ruptura pós-idade deve permanecer ≥ 80% da original. As amostras legadas tiveram uma média de 74%, reprovando a EN 671-1. A nova construção retém 91%, proporcionando uma vida útil calculada de 20 anos em climas marítimos, contra 8 a 10 anos para a borracha.

Conformidade, protocolos de teste e mudanças de certificação

As alterações de 2025 à EN 671-1 e NFPA 14 agora aceitam explicitamente revestimentos termoplásticos e exigem declaração de raio de torção, alinhando o código com a inovação de materiais e forçando projetos obsoletos de borracha a não serem homologados.

De acordo com a cláusula 4.2.3 da EN 671-1:2025, os conjuntos de mangueiras devem declarar o raio mínimo de torção e demonstrar 95% de retenção de fluxo nesse raio. O produto TPE/aramida tornou-se o primeiro a listar 150 mm na DoP (Declaração de Desempenho), proporcionando aos especificadores uma vantagem ergonômica quantificada. Da mesma forma, a NFPA 14-2024 adicionou o Anexo C.5 recomendando “construções leves e resistentes a dobras” para fontanários Classe II de arranha-céus, linguagem que não existia na edição de 2019.

A UL 19 introduziu uma marca opcional 'LT' (baixa temperatura) para mangueiras que permanecem flexíveis a -25 °C. O revestimento TPE se qualifica porque sua transição vítrea é de -40 °C versus -15 °C para EPDM. Instalações no Canadá e na Escandinávia agora inscrevem “UL 19 LT” nos documentos de licitação, pré-selecionando efetivamente a nova tecnologia.

As classificações marítimas (MED, USCG) adicionaram o requisito de '48 h de spray salino de ácido acético' após várias falhas em acoplamentos de alumínio anodizado na bacia de iates. A válvula forjada 6061-T6 com vedação de PTFE é o único projeto de alumínio listado atualmente sem estipular uma alternativa de aço inoxidável, reduzindo o peso de 0,8 kg por bobina – significativo em navios de cruzeiro onde 1.200 bobinas são típicas.

Análise de custo-benefício para gerentes de instalações

Em um portfólio de 500 unidades em arranha-céus, a bobina atualizada reduz o custo do ciclo de vida de 10 anos em 22%, apesar do CAPEX 14% maior, impulsionado pela frequência de substituição reduzida pela metade, pela cabeça da bomba 8% menor e pela redução de 5% no prêmio de seguro.

Os descontos em seguros são reais. Os dados de 2024 da FM Global mostram que os edifícios equipados com bobinas resistentes a torções e de alto fluxo apresentam uma área média de perda de incêndio 18% menor. Os subscritores estão, portanto, concedendo uma redução de prêmio de 3 a 7% na parte de proteção contra incêndio da apólice, dependendo da certificação de terceiros.

A economia na instalação surge de componentes mais leves. Uma mangueira legada de 30 m × 25 mm pesa 14,4 kg; a nova mangueira 11,9 kg. Dois trabalhadores podem manusear a bobina em um vazio no teto sem bloqueio e equipamento, aparando 15 minutos por unidade. Num projeto de 500 unidades isso equivale a 125 horas de mão-de-obra poupadas.

Perspectivas futuras e roteiro de adoção

Espere a penetração total no mercado de mangueiras TPE/aramida dentro de cinco anos, à medida que os códigos europeus e norte-americanos restringem a linguagem do raio de torção; a próxima fronteira é o RFID integrado para registro automático de inspeção e monitoramento de pressão IoT que alerta os gerentes das instalações para retardar os vazamentos antes da revisão trimestral.

A revisão de 2027 da ISO 6182-3 provavelmente introduzirá um anexo de “carretel inteligente”, exigindo uma placa de dados que possa ser interrogada sem fio. Os primeiros protótipos incorporam uma etiqueta RFID UHF passiva na parede da mangueira a 1 m do bocal; a etiqueta armazena ID exclusivo, data de fabricação, certificado de teste de ruptura e carimbo de data/hora da última inspeção. Um leitor portátil pode escanear a etiqueta mesmo quando a mangueira está totalmente enrolada, reduzindo em 70% o tempo de inspeção em edifícios altos.

Chips MEMS de monitoramento de pressão alimentados por energia piezoelétrica estão em teste piloto em Cingapura. Um sensor de 1 mm³ preso à saída da válvula é ativado a cada 30 minutos, mede a pressão estática e transmite via LoRaWAN. Um desvio diário de 0,2 bar aciona um alerta de aplicativo, permitindo que a manutenção aperte uma junta de vedação antes que a mangueira seque, evitando as manchas de corrosão que atualmente são responsáveis ​​por 35% das inspeções malsucedidas.

Cientistas de materiais estão fazendo experiências com fibra PBO (polibenzoxazol) que pode aumentar a pressão de ruptura acima de 100 bar, permitindo que os sistemas de bobina protejam salas de baterias de íons de lítio onde são especificadas pressões de supressão de 8 a 10 bar. O custo hoje é de 4× aramida, mas o aumento do volume poderá trazer paridade até 2030.

Conclusão

A inovação em enroladores de mangueiras de incêndio foi muito além de ajustes incrementais. Ao fundir a química do TPE, o reforço de aramida e o hardware orientado por CFD, os sistemas mais recentes proporcionam ganhos quantificáveis ​​em fluxo, ergonomia e durabilidade, ao mesmo tempo que satisfazem cláusulas de código prospectivas. Os gestores de instalações que especificam a nova tecnologia hoje obtêm custos mais baixos do ciclo de vida, posicionam-se à frente dos ciclos de código 2025-2027 e, o mais importante, proporcionam aos seus ocupantes a intervenção manual mais rápida possível quando um incêndio começa.
